DZK-900系列快速中間繼電器

DZK-900系列快速中間繼電器用于電力系統二次路繼電保護和自動控制線路中，用作切換電路和增加保護和控制電路的觸點數量和觸點容量及用于出口跳閘電路。

結構原理及特點

為了提高觸點工作的可靠性，采用雙斷點觸點的結構。

產品的結構代號為A1IK.A1IPA11H、A11Q。

主要技術數據

額定工作電壓:DC:220、110、48、24V

額定工作電流:DC:0.25、0.5、1、2.4、8 A。

額定保持電流:DC:0.25.0.5、1、2、4、8 A。

額定保持電壓:DC:220、110、48、24V。

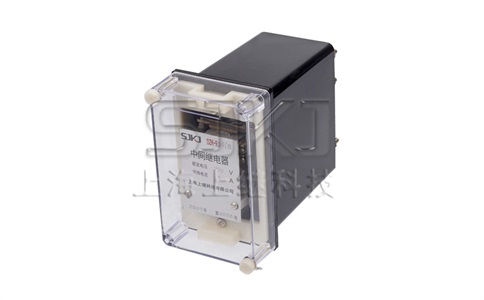

DZK-900系列快速中間繼電器

動作值:在周圍環境溫度為20±2°C的條件下,電壓型的動作電壓為50%-70%額定電壓;電流型的動作電流不大于80%額定電流。

返回值:周圍環境溫度為20±2°C的條件下,返回值不小于5%額定值。

保持值: 在周圍環境溫度為20±2°C的條件下

a.具有電流保持繞組的產品，其自保持電流不大于80%額定保持電流值;

b.具有電壓保持繞組的產品，其保持電壓不大于70%額定保持電壓值。

動作時間:在周圍環境溫度為20±2°C的條件下，工作繞組施加激勵量為額定值,DZK-900/8動作時間不大于8ms,DZK-900/4動作時間不大于4ms(四對觸點以上增加0.5ms)。DZK-900/4電流型產品動作時間不大于5ms([四對觸點以上增加0.5ms)。

返回時間:在周圍環境溫度為20±2°C的條件下,DZK-900/8返回時間不大于5ms,DZK-900/4返回時間不大于2ms。

當周圍環境溫度在-25~+40范圍內變化時，產品的特性同周圍環境溫度20±2°C條件下的特性相比,其變化不大于

a.動作電壓+15%;

b.返回電壓仍滿足第4.6條的要求;

C.動作時間仍滿足第4.8條的要求;

d.返回時間仍滿足第4.9條的要求。

線圈溫升

a.環境溫度為40°C時，電壓繞組長期耐受110%額定電壓線圈溫升不超過65°C;

b.電流繞組耐受3倍額定電流歷時5S。

功率消耗

a.電壓線圈在額定電壓(或額定保持電壓)下，功率消耗不大于10W(包括外附電阻);

b.電流線圈在額定電流( 或額定保持電流)下，功率消耗不大于2.5W。

觸點的通斷能力

a.在電壓不大于250V,電流不大于1A的直流有感電路(時間常數為5+0.75ms)中,DZK-900/8斷開功率為50W,DZK-900/4斷開功率為30W;

b.在電壓不大于250V的交流電路(功率因素為0.4+0.1)中,DZK-900/8斷開功率為250VA,DZK-900/4斷開功率為150VA;

C.觸點長期允許接通電流為5A

使用和維護

產品應安裝在垂直平面上，接觸系統應處于水平位置。

電壓線圈應按其額定電壓串接相應的外附電阻如表1。產品在使用過程中，觸點表面會出現氧化膜或輕微的燒損而影響觸點工作的可靠性，應對觸點進行清理，請理時用鋒利的刀片刮去觸點表面的氧化物，然后再用綢布站上少量的汽油擦試，不允許用砂紙或其他磨料清理觸點。如燒損嚴重應及時用備件更換之。

供應成套性

a.合格證明書一份;

b.使用說明書一份(同一批訂貨供應一份);

C.外附電阻及安裝件;

d.按訂貨合同數量要求供應的備用部件。
